Hej där! Som leverantör av Speed Control Variable Frequency Drives (VFD) får jag ofta frågan om att integrera dessa enheter med PLC (Programmable Logic Controllers). Det är en avgörande process som avsevärt kan förbättra effektiviteten och funktionaliteten hos industriella system. I den här bloggen går jag igenom stegen för att integrera en Speed Control VFD med en PLC.
Steg 1: Förstå grunderna
Innan du startar integrationsprocessen är det viktigt att ha en gedigen förståelse för både VFD och PLC. En VFD är en enhet som styr hastigheten och vridmomentet för en elmotor genom att variera frekvensen och spänningen som tillförs den. Å andra sidan är en PLC en digital dator som används för automatisering av industriella processer, såsom styrning av maskiner på fabrikens monteringslinjer.
Du måste känna till specifikationerna för din VFD, inklusive dess kommunikationsprotokoll, ingångs-/utgångsmöjligheter (I/O) och märkeffekter. På samma sätt förstå PLC:s kommunikationsportar, programmeringsspråk och I/O-moduler. Denna kunskap hjälper dig att välja rätt anslutningsmetod och konfigurera enheterna korrekt.
Steg 2: Välj kommunikationsprotokoll
Det finns flera kommunikationsprotokoll tillgängliga för att ansluta en VFD till en PLC, såsom Modbus, Profibus, Ethernet/IP och CANopen. Valet av protokoll beror på olika faktorer, inklusive avståndet mellan enheterna, den dataöverföringshastighet som krävs och kompatibiliteten med ditt befintliga system.
Till exempel är Modbus ett mycket använt protokoll på grund av dess enkelhet och kompatibilitet med många enheter. Den kan användas för både seriell och Ethernet-kommunikation. Om du behöver höghastighetsdataöverföring och arbetar i en industriell miljö kan Ethernet/IP vara ett bättre val. Det är ett vanligt protokoll inom fordons- och tillverkningsindustrin.
Här är några av de enheter som stöder olika kommunikationsprotokoll:
- Höghastighetsfältbussdrift: Dessa frekvensomriktare är designade för tillämpningar som kräver höghastighetskommunikation och exakt kontroll.

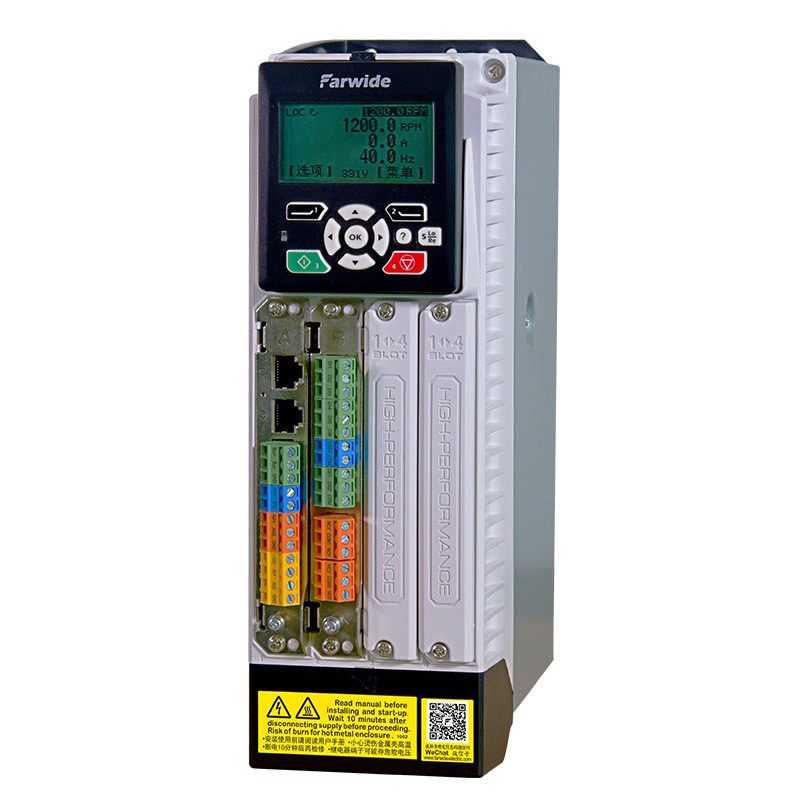

- Vector Control Drive: Denna enhet erbjuder avancerade vektorkontrollfunktioner och stöder flera kommunikationsprotokoll.
- Lågfrekvent motordrivning med högt vridmoment: Idealisk för applikationer som behöver högt vridmoment vid låga frekvenser, den har också flexibla kommunikationsalternativ.
Steg 3: Gör den fysiska anslutningen
När du väl har valt kommunikationsprotokoll är det dags att göra den fysiska anslutningen mellan VFD och PLC. Detta innebär att lämpliga kablar och portar ansluts enligt protokollkraven.
För seriell kommunikation använder du vanligtvis RS-232- eller RS-485-kablar. Se till att följa de korrekta pinout- och jordningsprocedurerna för att undvika signalstörningar. Om du använder Ethernet-kommunikation, anslut enheterna med en Ethernet-kabel och se till att de finns i samma nätverk.
Utöver kommunikationskablarna kan du också behöva ansluta strömkablar till VFD och PLC. Följ alltid tillverkarens instruktioner och säkerhetsriktlinjer när du gör dessa anslutningar.
Steg 4: Konfigurera VFD
Efter att ha gjort den fysiska anslutningen måste du konfigurera VFD för kommunikation med PLC:n. Detta innebär att ställa in kommunikationsparametrarna, såsom överföringshastighet, paritet och stoppbitar för seriell kommunikation, eller IP-adressen och subnätmasken för Ethernet-kommunikation.
Du måste också konfigurera VFD:ns I/O-inställningar för att matcha PLC:ns krav. Till exempel kan du behöva ställa in in- och utsignalerna som ska användas för hastighetskontroll, start/stopp-kommandon och felåterkoppling.
De flesta VFD:er kommer med en inbyggd konfigurationsprogramvara eller en displaypanel som låter dig göra dessa inställningar. Följ användarhandboken eller programvaruinstruktionerna för att konfigurera VFD korrekt.
Steg 5: Programmera PLC:n
Nästa steg är att programmera PLC:n att kommunicera med VFD:n och styra dess funktion. Det handlar om att skriva ett program i PLC:ns programmeringsspråk, såsom ladderlogik, funktionsblockdiagram eller strukturerad text.
Programmet bör innehålla instruktioner för att skicka kommandon till VFD, såsom inställning av hastighet, start och stopp av motorn och övervakning av VFD:s status. Du måste också hantera eventuella fel eller feltillstånd som kan uppstå under drift.
När du programmerar PLC:n, se till att använda rätt kommunikationsfunktioner och adresser för det valda protokollet. Testa programmet i en simuleringsmiljö innan det implementeras i det faktiska systemet för att säkerställa dess funktionalitet.
Steg 6: Testa integrationen
När du har konfigurerat VFD och programmerat PLC:n är det dags att testa integrationen. Börja med att slå på enheterna och kontrollera kommunikationslänken. Du kan använda diagnostiska verktyg eller VFD:ns bildskärmspanel för att verifiera att enheterna kommunicerar korrekt.
Testa sedan systemets grundläggande funktioner, som att starta och stoppa motorn, ändra hastigheten och övervaka statusen. Kontrollera efter eventuella fel eller onormalt beteende och gör nödvändiga justeringar av konfigurationen eller programmeringen.
Det är också en bra idé att utföra några stresstester för att säkerställa systemets tillförlitlighet under olika driftsförhållanden. Detta kan handla om att köra motorn med olika hastigheter, tillämpa belastningsvariationer och simulera feltillstånd.
Steg 7: Felsök och optimera
Om du stöter på några problem under testfasen, få inte panik. Felsökning är en normal del av integrationsprocessen. Börja med att kontrollera de fysiska anslutningarna, kommunikationsinställningarna och programmeringskoden för eventuella fel.
Använd diagnostiska verktyg och VFD:s inbyggda felkoder för att identifiera grundorsaken till problemet. Om du fortfarande inte kan lösa problemet, kontakta VFD- eller PLC-tillverkarens tekniska supportteam för hjälp.
När du har löst eventuella problem kan du optimera systemet för bättre prestanda. Detta kan innebära att justera styrparametrarna, finjustera programmeringen eller uppgradera hårdvaran vid behov.
Slutsats
Att integrera en hastighetskontroll VFD med en PLC är en komplex men givande process. Genom att följa dessa steg kan du säkerställa en framgångsrik integration och uppnå förbättrad kontroll och effektivitet i ditt industriella system.
Om du är intresserad av att köpa en Speed Control VFD eller behöver mer information om integrationsprocessen, hör gärna av dig. Vi finns här för att hjälpa dig hitta rätt lösning för dina behov.
Referenser
- Tillverkarens användarmanualer för VFD och PLC
- Branschstandarder och riktlinjer för kommunikationsprotokoll
- Tekniska artiklar och whitepapers om VFD och PLC integration
